實驗室通風系統設計

  實驗室通風系統是整個實驗室設計和建設過程中，規模大、影響廣泛的系統之一。通風系統的完善與否，直接對實驗室環境、實驗人員的身體健康、實驗設備的運行維護等方面產生重要影響。

  實驗室過度負壓，通風柜氣體泄漏，實驗室噪音等問題，一直是困擾實驗室工作人員的難題。這些問題給長期在實驗室中工作的人員，甚至工作在實驗室周圍的管理和后勤人員，造成了身體和心理上的嚴重傷害。

  一個科學、合理的通風系統要求通風效果好、噪音低、操作簡便、節約能源，甚至要求室內壓差和溫濕度都能保持人體的舒適性。

一、通風系統的基本組成及考慮要素

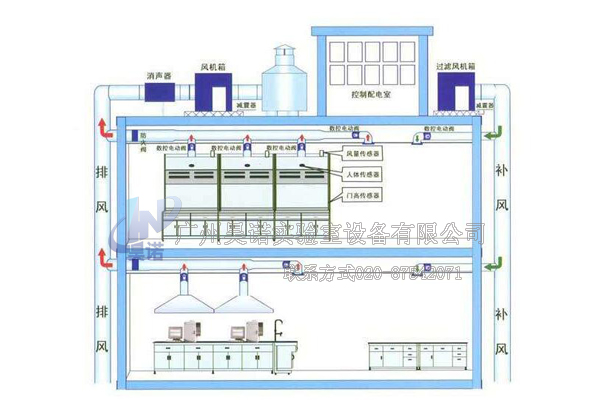

通風系統基本組成：

a、通風末端設備：主要包括通風柜、生物安全柜、萬向排煙罩、原子吸收罩、吹吸式排風罩、排風試劑柜、動物籠等。

b、風管路系統：主要有風機、風管、風閥、消聲器、廢氣處理塔等。管道式風機、管道式離心風機、斜流風機、箱式風機、軸流風機都屬于直排型風機；離心風機屬于頂排風。

通風系統設計考慮要素：

a、安全要素

b、壓力控制

c、節能

d、舒適度

e、后期檢修、改造、擴容

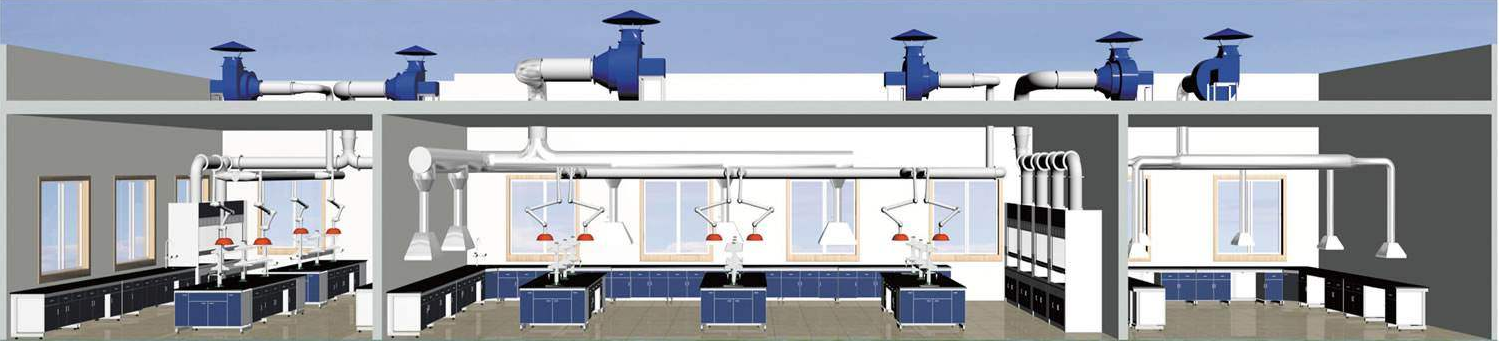

二、系統分類

a、直排（指風機吊掛安裝）

b、頂排（樓頂天面坐地式安裝）

三、設計原則

1、根據大樓的結構特點，就近開設風井，劃分排風和補風系統，管道系統做到“短、平、順、直”，減小系統阻力，降低系統噪聲；

2、排風和補風系統達到風量平衡，保持室內-5Pa—-10Pa的負壓，防止有害氣體的散溢，保證實驗人員的身心健康；

3、夏天補冷風、冬天補暖風，保證室內溫濕度的舒適性；

4、采用智能變頻控制系統，達到操作方便、節能降噪的目的；

5、綜合考慮各項因素，采用投資少、運行穩定、運行費用低、運行效果好的成熟工藝；

6、所選擇的工藝必須滿足現場條件，平面布置簡潔、緊湊、少占地、并方便生產操作和維護維修；

7、非標設備應符合國家或行業相關規范，并保證性能穩定、外表美觀；

8、在設計中充分考慮噪聲、臭味等，防止二次污染的產生，不給周圍環境造成新的污染；

9、處理設施具備沖擊負荷能力，確保廢氣達標排放。

四、設計參數

1、支管路內風速6~8m/s，干管路內風速8~14m/s；

2、通風設備設計風量:通風柜面風速：0.3~0.8m/s，單臺1200*800*2350通風柜設計風量1500m3/h，單臺1500*800*2350通風柜設計風1800m3/h，單臺1800*800*2350通風柜設計風量2200m3/h，萬向抽氣罩排風量150~350m3/h，原子吸收罩面風速：≥0.35m/s，排風量350~600m3/h。

3、換氣次數：

一般化學實驗室的換氣數：8~12次/小時

4、通風系統使用終端噪聲≤62db。

5、風機采用耐腐蝕玻璃離心風機，系統采用變頻控制，以達到節能和降噪的目的。
